技術參數
| 主要參數 | FE-11265 | FE-11295 | |
| 電壓(VAC) | 220 | 220 | |
| 額定轉矩(Nm) | 3 | 8.5 | |
| 瞬時最大轉矩(Nm) | 9 | 25.5 | |
| 轉矩參數(Nm/Arms) | 1.2 | 3.4 | |
| 額定電流(Arms) | 2.5 | 2.5 | |
| 瞬時最大電流(Arms) | 7.5 | 7.5 | |
| 線電阻(Ω) | 2.2 | 4.6 | |
| 線電感(mH) | 1.8 | 4.2 | |
| 極對數(2P) | 14 | 14 | |
| 反電勢系數(V/Krpm) | 1 | 2.8 | |
| 額定輸出功率(W) | 62.9 | 133.6 | |
| 轉子轉動慣量 (10-4kg.m2) | 26 | 38 | |
| 額定轉速 | 200 | 150 | |
| 最高轉速 | 350 | 250 | |
| 定位精度(arc_sec) | ±20 | ±20 | |
| 重復精度(arc_sec) | ±1.5 | ±1.5 | |
| 編碼器分辨率(sin/cos) | 8192 | 8192 | |
| 軸向負載(N) | 2500 | 2500 | |
| 徑向負載(N.m) | 20 | 20 | |
| 軸向偏擺 | ≤0.005 | ≤0.005 | |
| 徑向偏擺 | ≤0.005 | ≤0.005 | |
| 重量 | 3.2 | 4.5 | |
| 電機高度 | 65 | 95 | |

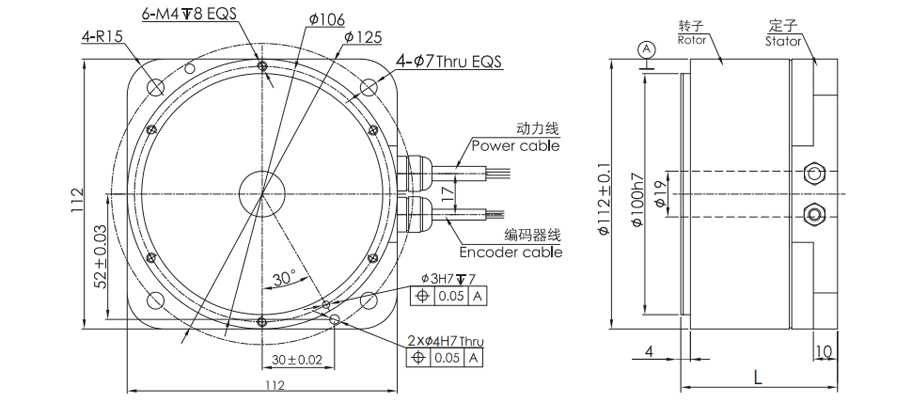

尺寸圖紙
資料下載
OD: 112mm|Height: 65mm
OD: 112mm|Height: 95mm
外徑112mm高精度DDR直驅電機（FE-112系列）規格手冊.pdf
OD: 112mm|Height: 65~95mm optional
