技術參數
| 主要參數 | U5019 | U5024 | U5037 | |
| 電壓(VDC) | 48 | 48 | 48 | |
| 額定輸出功率(W) | 84.89 | 132.05 | 220.08 | |
| 額定轉矩(Nm) | 0.27 | 0.42 | 0.7 | |
| 瞬時最大轉矩(Nm) | 0.8 | 1.2 | 2 | |
| 額定電流(Arms) | 4 | 5.5 | 6.8 | |
| 瞬時最大電流(Arms) | 10 | 17 | 17 | |
| 額定轉速 | 3000 | 3000 | 3000 | |
| 最高轉速 | 6000 | 6000 | 6000 | |
| 轉矩參數(Nm/Arms) | 0.07 | 0.08 | 0.10 | |
| 轉子轉動慣量 10-4kg.m2 | 0.079 | 0.105 | 0.18 | |
| 反電勢系數(V/Krpm) | 7 | 7 | 7 | |
| 線電阻(Ω) | 1.24 | 1 | 0.85 | |
| 線電感(mH) | 0.85 | 0.6 | 0.5 | |
| 極對數(2P) | 10 | 10 | 10 | |
| 重量 | 0.12 | 0.157 | 0.266 | |
| 電機高度 | L1 | 14 | 18 | 30 |
| L2 | 13.5 | 17.5 | 29.5 | |
| L3 | 19.8 | 24.3 | 37.9 | |

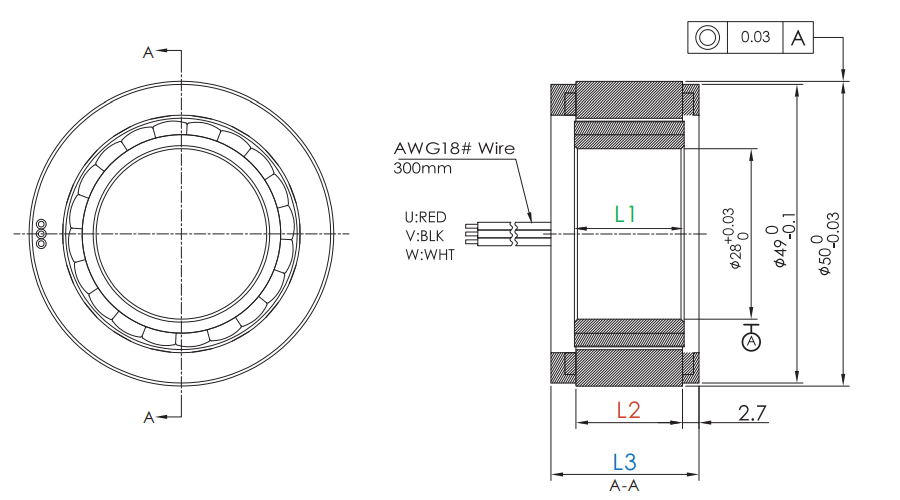

尺寸圖紙
資料下載
外徑: 50mm|高度: 19.8mm
外徑: 50mm|高度: 24.3mm
外徑: 50mm|高度: 37.9mm
外徑50mm無框直驅直流力矩電機技術規格書總表.pdf
OD: 50mm|Height: 19.8~24.3~37.9mm optional
外徑: 50mm|高度: 19.8mm
外徑: 50mm|高度: 24.3mm
外徑: 50mm|高度: 37.9mm
應用領域
無框電機應用于協作機器人關節直接驅動
直驅無框力矩電機應用于醫療手術機器人
直驅力矩電機應用于驅動光電轉臺
無框力矩電機應用于外骨骼機器人
