外徑85mm直流無刷無框力矩電機電機外徑 ( OD ) : 85mm

強和電機生產的U85系列48V直流無刷無框力矩電機，中空孔徑47mm，外徑85mm，該無框無刷直流電機通常應用于人型機器人和多種協作機器人關節直接驅動，定位精度高，相應快，直流無刷結構，終身免維護，無框電機額定轉矩分別為1.21Nm、1.65Nm、2.69Nm，電機高度可選18.3mm、23.8mm、37.4mm，可以定制電機的尺寸和轉矩等參數。

規格書下載

3D模型下載

給我留言

微信客服

技術參數

主要參數		U8519	U8523	U8537
電壓(VDC)		48	48	48
額定輸出功率(W)		380.42	518.76	845.74
額定轉矩(Nm)		1.21	1.65	2.69
瞬時最大轉矩(Nm)		3.17	4.45	6
額定電流(Arms)		8	12	17
瞬時最大電流(Arms)		25	36	50
額定轉速		3000	3000	3000
最高轉速		6000	6000	4000
轉矩參數(Nm/Arms)		0.15	0.14	0.16
轉子轉動慣量 10^-4kg.m2		0.593	0.766	1.27
反電勢系數(V/Krpm)		7	7	10
線電阻(Ω)		0.25	0.1	0.09
線電感(mH)		0.26	0.12	0.12
極對數(2P)		10	10	10
重量		0.306	0.414	0.736
電機高度	L1	11	15.5	28.5
	L2	10.5	15	28
	L3	19.3	23.8	37.4

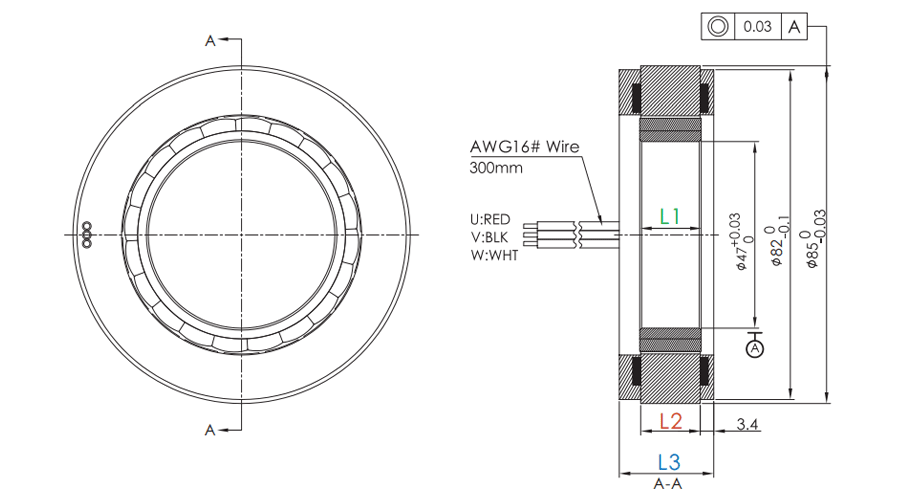

尺寸圖紙

資料下載

U8519系列直驅無框電機手冊.pdf
外徑: 85mm|高度: 19.3mm
U8523系列直驅無框電機手冊.pdf
外徑: 85mm|高度: 23.8mm
U8537系列直驅無框電機手冊.pdf
外徑: 85mm|高度: 37.4mm
外徑85mm直流無刷無框力矩電機技術規格書總表.pdf
OD: 85mm|Height: 19.3~23.8~37.4mm optional
U8519系列無框力矩電機3D模型.stp
外徑: 85mm|高度: 19.3mm
U8523系列無框力矩電機3D模型.stp
外徑: 85mm|高度: 23.8mm
U8537系列無框力矩電機3D模型.stp
外徑: 85mm|高度: 37.4mm

應用領域

無框電機應用于協作機器人關節直接驅動

直驅無框力矩電機應用于醫療手術機器人

直驅力矩電機應用于驅動光電轉臺

無框力矩電機應用于外骨骼機器人

外徑76mm無框直驅力矩電機

外徑94mm大扭矩無框電機

型號	外徑	內徑	高度	額定轉矩(Nm)	額定功率(W)	額定轉速
U25系列	25	11.6	10.8~23.4	0.025~0.075	10.48~31.44	4000
U38系列	38	18	15.3~34.3	0.1~0.35	31.4~110.0	3000
U50系列	50	28	19.8~37.9	0.27~0.7	84.89~220.08	3000
U60系列	60	33	17.7~35.8	0.45~0.96	141.48~301.82	3000
U68系列	68	37	18.3~36.4	0.63~1.54	198.07~484.18	3000
U76系列	76	42	18.6~36.7	0.89~2.06	279.82~647.66	3000
U85系列	85	47	19.3~37.4	1.21~2.69	380.42~845.74	3000
U94系列	94	51	19.7~37.8	1.58~3.67	496.75~576.92	1500~3000
U115系列	115	65	26.3~44.4	3~6.1	943.2~958.92	1500~3000
U130系列	130	84	25.9~60.9	5~18	419.2~754.56	400~800
U160系列	160	106	25.9~60.9	9~32	471.6~670.72	200~500
U200系列	200	140	25.9~60.9	13~50	408.72~524	100~300
