技術參數
主要參數 | U3815 | U3822 | U3834 | |
電壓(VDC) | 48 | 48 | 48 | |
額定輸出功率(W) | 31.4 | 62.9 | 110.0 | |
額定轉矩(Nm) | 0.1 | 0.2 | 0.35 | |
瞬時最大轉矩(Nm) | 0.3 | 0.60 | 1.05 | |
額定電流(Arms) | 3 | 3.50 | 4.00 | |
瞬時最大電流(Arms) | 9 | 10.5 | 12 | |
額定轉速 | 3000 | 3000 | 3000 | |
最高轉速 | 6000 | 6000 | 6000 | |
轉矩參數(Nm/Arms) | 0.03 | 0.06 | 0.09 | |
轉子轉動慣量 10-4kg.m2 | 0.022 | 0.35 | 0.07 | |
反電勢系數(V/Krpm) | 6 | 7.00 | 7.00 | |
線電阻(Ω) | 2.2 | 1.80 | 1.24 | |
線電感(mH) | 0.9 | 0.75 | 0.40 | |
極對數(2P) | 7 | 7 | 7 | |
重量 | 0.048 | 0.068 | 0.099 | |
電機高度 | L1 | 10 | 17 | 28 |
L2 | 9 | 16 | 27 | |
L3 | 15.3 | 22.3 | 34.3 |

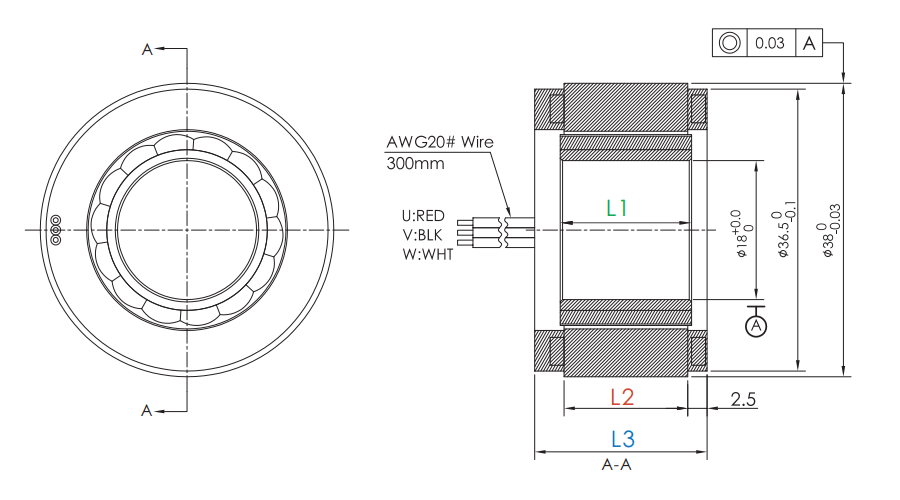

尺寸圖紙
資料下載
U3815系列直驅無框電機手冊.pdf
外徑: 38mm|高度: 15.3mm
U3822系列直驅無框電機手冊.pdf
外徑: 38mm|高度: 22.3mm
U3834系列直驅無框電機手冊.pdf
外徑: 38mm|高度: 34.3mm
外徑38mm小型無框力矩電機技術規格書總表.pdf
OD: 38mm|Height: 15.3~22.3~34.3mm optional
外徑: 38mm|高度: 15.3mm
外徑: 38mm|高度: 22.3mm
外徑: 38mm|高度: 34.3mm
應用領域
無框電機應用于協作機器人關節直接驅動
直驅無框力矩電機應用于醫療手術機器人
直驅力矩電機應用于驅動光電轉臺
無框力矩電機應用于外骨骼機器人
