技術參數
| 主要參數 | U9419 | U9424 | U9437 | |
| 電壓(VDC) | 48 | 48 | 48 | |
| 額定輸出功率(W) | 496.75 | 644.52 | 576.92 | |
| 額定轉矩(Nm) | 1.58 | 2.05 | 3.67 | |
| 瞬時最大轉矩(Nm) | 4 | 5.02 | 9 | |
| 額定電流(Arms) | 12 | 16 | 24 | |
| 瞬時最大電流(Arms) | 36 | 66 | 72 | |
| 額定轉速 | 3000 | 3000 | 1500 | |
| 最高轉速 | 5000 | 4000 | 3000 | |
| 轉矩參數(Nm/Arms) | 0.13 | 0.13 | 0.15 | |
| 轉子轉動慣量 10-4kg.m2 | 0.86 | 1.15 | 1.9 | |
| 反電勢系數(V/Krpm) | 8 | 9 | 18 | |
| 線電阻(Ω) | 0.25 | 0.12 | 0.08 | |
| 線電感(mH) | 0.36 | 0.26 | 0.32 | |
| 極對數(2P) | 10 | 10 | 10 | |
| 重量 | 0.382 | 0.522 | 0.93 | |
| 電機高度 | L1 | 11 | 15.5 | 28 |
| L2 | 10 | 14.5 | 27 | |
| L3 | 19.7 | 24.2 | 37.8 | |

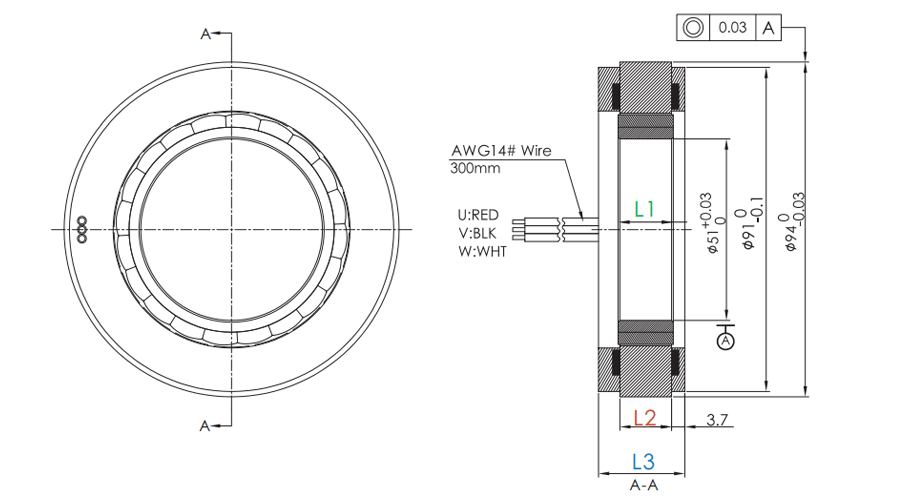

尺寸圖紙
資料下載
U9419系列直驅無框電機手冊.pdf
外徑: 94mm|高度: 19.7mm
U9424系列直驅無框電機手冊.pdf
外徑: 94mm|高度: 24.2mm
U9437系列直驅無框電機手冊.pdf
外徑: 94mm|高度: 37.8mm
外徑94mm大扭矩?zé)o框電機技術規格書總表.pdf
OD: 94mm|Height: 19.7~24.2~37.8mm optional
外徑: 94mm|高度: 19.7mm
外徑: 94mm|高度: 24.2mm
外徑: 94mm|高度: 37.8mm
應用領域
無框電機應用于協作機器人關節直接驅動
直驅無框力矩電機應用于醫療手術機器人
直驅力矩電機應用于驅動光電轉臺
無框力矩電機應用于外骨骼機器人
