技術參數
| 主要參數 | U6017 | U6022 | U6035 | |
| 電壓(VDC) | 48 | 48 | 48 | |
| 額定輸出功率(W) | 141.48 | 188.64 | 301.82 | |
| 額定轉矩(Nm) | 0.45 | 0.6 | 0.96 | |
| 瞬時最大轉矩(Nm) | 1.3 | 1.8 | 2.8 | |
| 額定電流(Arms) | 5 | 6.3 | 9.3 | |
| 瞬時最大電流(Arms) | 16 | 15.5 | 28 | |
| 額定轉速 | 3000 | 3000 | 3000 | |
| 最高轉速 | 7000 | 6000 | 5000 | |
| 轉矩參數(Nm/Arms) | 0.09 | 0.10 | 0.10 | |
| 轉子轉動慣量 10-4kg.m2 | 0.137 | 0.153 | 0.308 | |
| 反電勢系數(V/Krpm) | 7 | 7 | 7 | |
| 線電阻(Ω) | 0.5 | 0.43 | 0.12 | |
| 線電感(mH) | 0.3 | 0.23 | 0.13 | |
| 極對數(2P) | 10 | 10 | 10 | |
| 重量 | 0.146 | 0.205 | 0.361 | |
| 電機高度 | L1 | 10.5 | 15 | 28 |
| L2 | 10 | 14.5 | 27.5 | |
| L3 | 17.7 | 22.2 | 35.8 | |

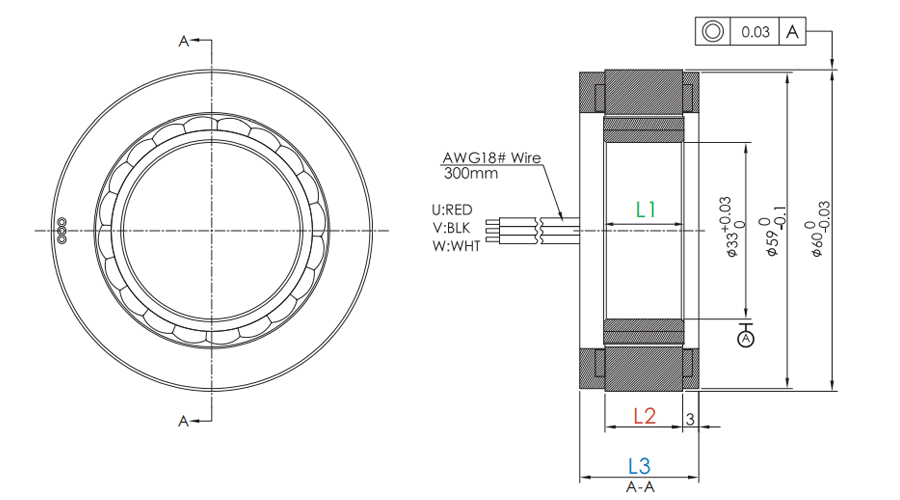

尺寸圖紙
資料下載
U6017系列直驅無框電機手冊.pdf
外徑: 60mm|高度: 17.7mm
U6022系列直驅無框電機手冊.pdf
外徑: 60mm|高度: 22.2mm
U6035系列直驅無框電機手冊.pdf
外徑: 60mm|高度: 35.8mm
外徑60mm中空無框電機技術規格書總表.pdf
OD: 60mm|Height: 17.7~22.2~35.8mm optional
外徑: 60mm|高度: 17.7mm
外徑: 60mm|高度: 22.2mm
外徑: 60mm|高度: 35.8mm
應用領域
無框電機應用于協作機器人關節直接驅動
直驅無框力矩電機應用于醫療手術機器人
直驅力矩電機應用于驅動光電轉臺
無框力矩電機應用于外骨骼機器人
