技術參數
| 主要參數 | U7618 | U7623 | U7636 | |
| 電壓(VDC) | 48 | 48 | 48 | |
| 額定輸出功率(W) | 279.82 | 386.71 | 647.66 | |
| 額定轉矩(Nm) | 0.89 | 1.23 | 2.06 | |
| 瞬時最大轉矩(Nm) | 2.23 | 3.43 | 5.6 | |
| 額定電流(Arms) | 6 | 10 | 13.5 | |
| 瞬時最大電流(Arms) | 18 | 30 | 40 | |
| 額定轉速 | 3000 | 3000 | 3000 | |
| 最高轉速 | 6000 | 6000 | 5000 | |
| 轉矩參數(Nm/Arms) | 0.15 | 0.12 | 0.15 | |
| 轉子轉動慣量 10-4kg.m2 | 0.44 | 0.58 | 0.97 | |
| 反電勢系數(V/Krpm) | 7 | 7 | 9 | |
| 線電阻(Ω) | 0.35 | 0.21 | 0.16 | |
| 線電感(mH) | 0.3 | 0.2 | 0.14 | |
| 極對數(2P) | 10 | 10 | 10 | |
| 重量 | 0.245 | 0.333 | 0.606 | |
| 電機高度 | L1 | 11 | 15.5 | 28.5 |
| L2 | 10 | 14.5 | 27.5 | |
| L3 | 18.6 | 23.1 | 36.7 | |

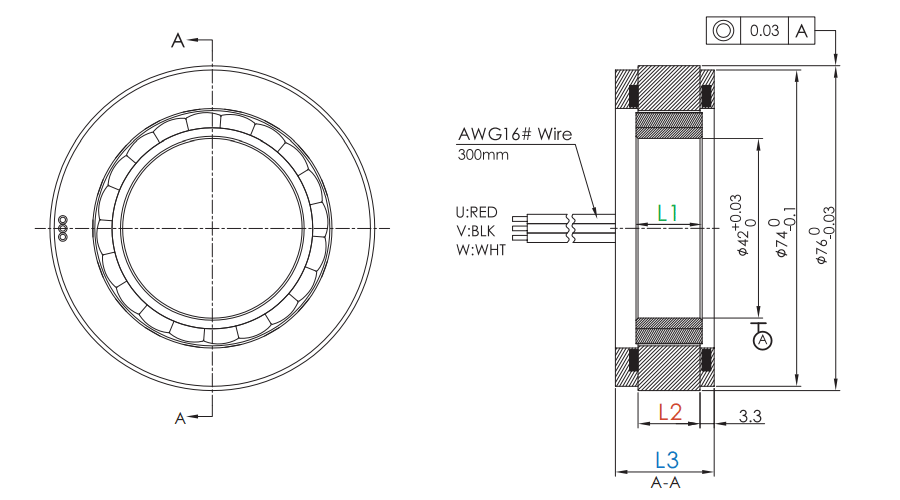

尺寸圖紙
資料下載
U7618系列直驅無框電機手冊.pdf
外徑: 76mm|高度: 18.6mm
U7623系列直驅無框電機手冊.pdf
外徑: 76mm|高度: 23.1mm
U7636系列直驅無框電機手冊.pdf
外徑: 76mm|高度: 36.7mm
外徑76mm無框直驅力矩電機技術規格書總表.pdf
OD: 76mm|Height: 18.6~23.1~36.7mm optional
外徑: 76mm|高度: 18.6mm
外徑: 76mm|高度: 23.1mm
外徑: 76mm|高度: 36.7mm
應用領域
無框電機應用于協作機器人關節直接驅動
直驅無框力矩電機應用于醫療手術機器人
直驅力矩電機應用于驅動光電轉臺
無框力矩電機應用于外骨骼機器人
